氧化鋁空心球以工業(yè)氧化鋁為原料，采用電熔噴吹法可以制成質(zhì)地很輕的氧化鋁空心球。用這種空心球制造的輕質(zhì)耐火保溫磚，可以用于與火焰直接接觸的高溫爐內(nèi)襯。

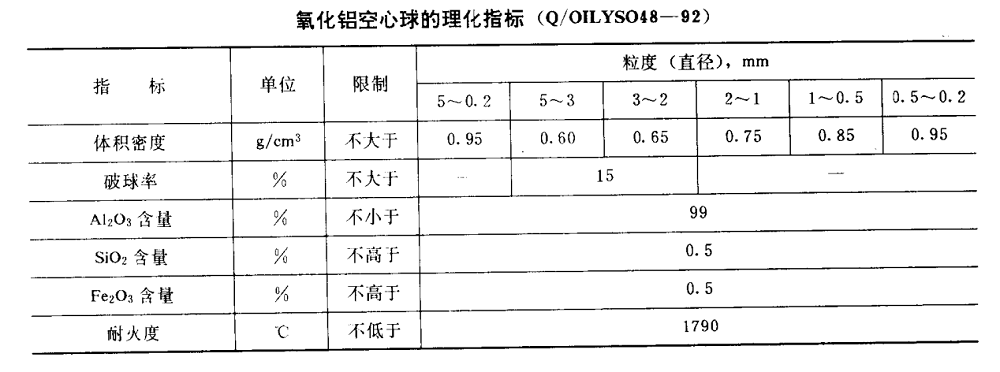

氧化鋁空心球的生產(chǎn)工藝過程大致如下：首先將氧化鋁原料加入傾倒式電弧爐內(nèi)熔化成液態(tài)，然后將爐子傾倒一定角度，使熔液從澆料槽以一定速度流出，并使液流經(jīng)過與流股成60°~90的扁形噴嘴以壓力為0.6~0.8MPa的高速氣流將液流吹散，即成氧化鋁空心球。吹得的氧化鋁空心球經(jīng)篩選后通常分為五種規(guī)格，并分別用液選法除去破球。鄭州超裕耐火材料廠氧化鋁空心球企業(yè)標(biāo)準(zhǔn)如下：氧化鋁空心球的牌號為YLK-99。產(chǎn)品按照粒徑分為5~0.2mm、5~3mm、3~2mm、2~1mm、1~0.5mm和0.5~0.2mm六種規(guī)格。其理化指標(biāo)見下表。
氧化鋁空心球的生產(chǎn)工藝過程大致如下：首先將氧化鋁原料加入傾倒式電弧爐內(nèi)熔化成液態(tài)，然后將爐子傾倒一定角度，使熔液從澆料槽以一定速度流出，并使液流經(jīng)過與流股成60°~90的扁形噴嘴以壓力為0.6~0.8MPa的高速氣流將液流吹散，即成氧化鋁空心球。吹得的氧化鋁空心球經(jīng)篩選后通常分為五種規(guī)格，并分別用液選法除去破球。鄭州超裕耐火材料廠氧化鋁空心球企業(yè)標(biāo)準(zhǔn)如下：氧化鋁空心球的牌號為YLK-99。產(chǎn)品按照粒徑分為5~0.2mm、5~3mm、3~2mm、2~1mm、1~0.5mm和0.5~0.2mm六種規(guī)格。其理化指標(biāo)見下表。
一：氧化鋁空心球磚產(chǎn)品介紹及優(yōu)勢
氧化鋁空心球磚是采用氧化鋁空心球?yàn)橹饕牧希瑒傆癯?xì)粉為添加劑，有機(jī)物質(zhì)做結(jié)合劑，成型干燥后，氧化鋁空心球磚在 1750℃高溫窯中燒制而成，隸屬輕質(zhì)剛玉保溫磚范疇，此款材料即有保溫磚的低導(dǎo)熱性能，又有高強(qiáng)的耐壓強(qiáng)度，是一款能在 1700℃下正常使用的輕質(zhì)保溫隔熱磚。氧化鋁空心球磚具有優(yōu)良的耐高溫性能及隔熱保溫性能，可直接用于高溫窯爐的工作襯，對于減輕爐體重量，改造結(jié)構(gòu)、節(jié)約材料、節(jié)省能源，均會取得明顯效果。
1、使用溫度高：可達(dá) 1750 度以上，荷重軟化溫度高。重?zé)�變化率小，使用更長久。
2、優(yōu)化結(jié)構(gòu)，減輕爐體重量：現(xiàn)在窯爐內(nèi)襯使用耐高溫材料都屬于重質(zhì)磚，體積密度為 2.3-3.0g/cm，而氧化鋁空心球磚只有 1.3~1.5g/cm，同樣一立方米體積，使用氧化鋁空心球磚可以減輕 1.1-1.9 噸重量。
3、節(jié)約材料：達(dá)到同樣的使用溫度，如使用重質(zhì)剛玉磚其價格和氧化鋁空心球磚價格相當(dāng)，而且還需要相當(dāng)可觀的保溫層耐火材料。如果使用氧化鋁空心球磚，每立方米可節(jié)省 1.1-1.9 噸重質(zhì)剛玉磚的使用量，更可節(jié)省 80%的耐火保溫材料。
4、節(jié)省能源：氧化鋁空心球有明顯的保溫特性，導(dǎo)熱系數(shù)低，可以起到很好的保溫效果，減少熱量散發(fā)，提高熱效率，從而起到節(jié)約能源的目的。節(jié)能效果可達(dá) 30%以上。
